電流互感器在作業中需求二次繞組并接地，主要是避免在互感器絕緣被擊穿后，高壓通過互感器串入低壓導致表面及作業人員受傷，將電流互感器的二次一點接地，既不影響設備的正常作業，還保證了人員和設備的安全。為了保證安全，電流互感器二次側有必要接地，在電流互感器二次側有高壓風險時分起到保護效果，來保證人身和設備的安全。

電流互感器效果

在生產過程中，對體系中各一次設備作業狀況進行監控，來保證電力體系的安全作業。電流互感器通常是將一次回路的大電流變換成與其成正比例的二次小電流，最終將二次側小電流輸出給二次表面、繼電保護、自動裝置來運用。因此，電流互感器是電氣控制、調度、丈量及保護元件的交流電流源，也是電氣二次回路與一次回路聯絡的紐帶。

為什么電流互感器二次側不能開路?由于電流互感器二次回路開路，那么二次電流消失，隨之去磁效果也消失，將引起鐵芯中磁密很高。又由于二次側繞組匝數是遠大于一次側繞組匝數，所以二次側一旦開路，也會呈現好高的電壓，有時會高達數千伏特，因此不只危及二次側設備，還嚴峻人身安全。

電流互感器為什么要接地?

它就是為了保證安全，一是設備安全、二是人身安全。由于電流互感器一次繞組與二次繞組間及二次繞組與地之間是有分布電容存在的。那么這個分布電容的分壓使二次繞組對地發生較高電壓。還有就是一次繞組和二次繞組之間的絕緣由于某些原因?qū)е缕茡p，那么一次回路的高壓會直接加到二次回路中，對二次設備和人身安全來說損害甚大。

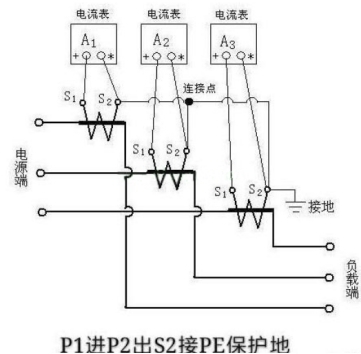

所以電流互感器二次側有必要接地，并且二次回路有且只要一個接地址，不允許有多個接地址。
